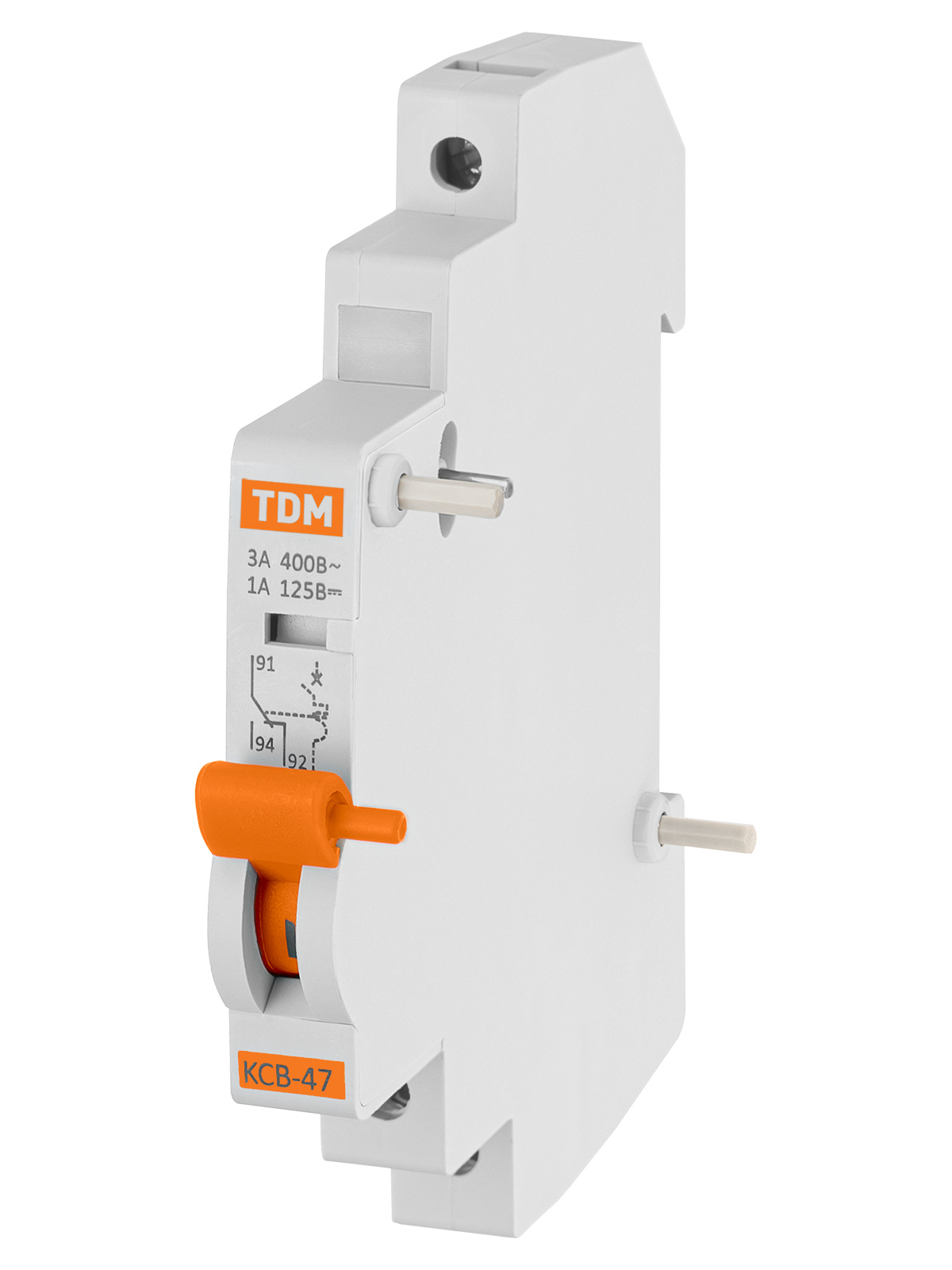

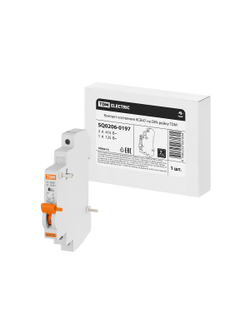

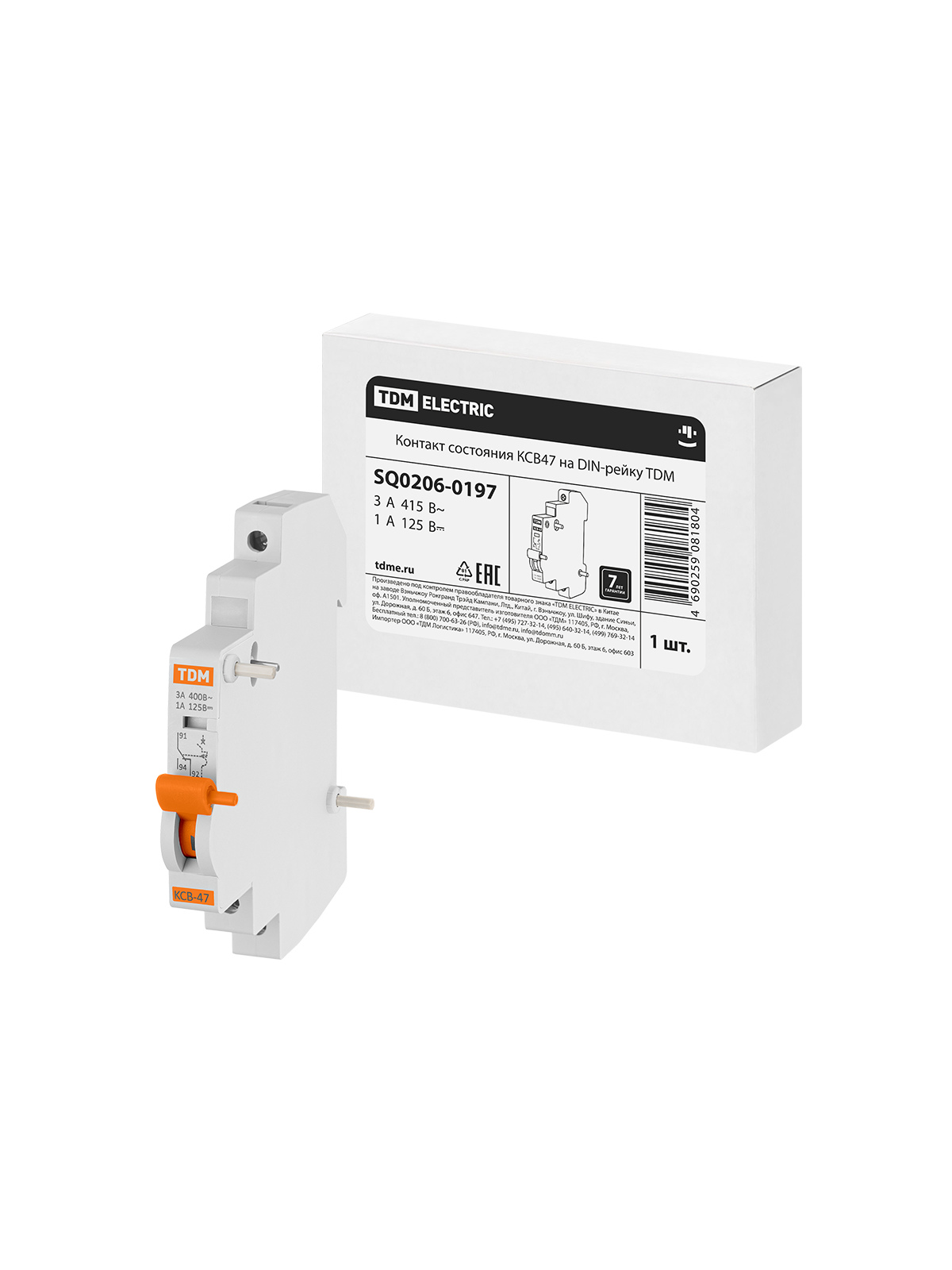

Контакт состояния КСВ47 (для ВА47 -29/ ВА47 -100 ) на DIN-рейку TDM

Контакт состояния на DIN-рейку TDM ELECTRIC КСВ47 SQ0206-0197 предназначен для получения информации о состоянии автоматических выключателей ВА47-29 и ВА47-100. он выполняет функцию сигнализации положения механизма взвода. После присоединения модуля к механизму при первом взведении рукоятки управления происходит переключение контактов, которые остаются в таком положении и при ручном отключении. Переключение контактов произойдет только в случае срабатывания выключателя от сверхтоков (перегрузки и короткого замыкания). В верхней части модуля расположена площадка, при нажатии на которую осуществляется принудительный сброс механизма и переключение контактов.

Преимущества TDM ELECTRIC КСВ47 SQ0206-0197

• Эргономичная рукоятка управления у контакта состояния на DIN-рейку TDM КСВ47 SQ0206-0197 исключает соскальзывание пальцев;

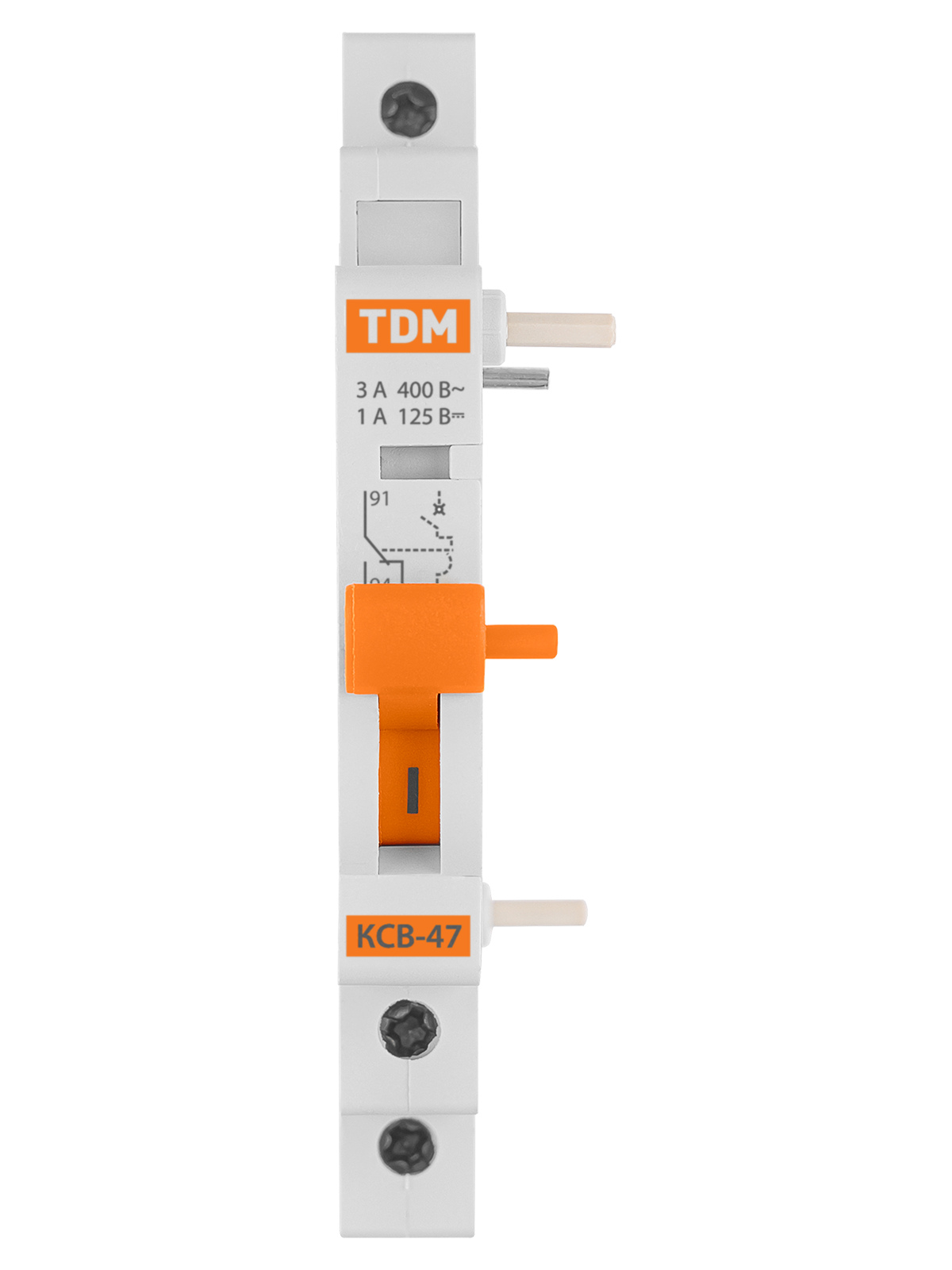

• На лицевой панели реализован механический индикатор положения контактов (включено/отключено);
• Площадка в верхней части модуля КСВ47, при нажатии на которую происходит принудительный сброс механизма и переключение контактов;
• Корпус и детали выполнены из пластика, не поддерживающего горение;
• Маркировка не подвержена стиранию в пределах всего срока эксплуатации;
• Номинальный рабочий ток для категории АС-13: 3А;
• Номинальный рабочий ток для категории DС-12: 1А;
• Напряжение постоянного тока: 125 В/полюс;
• Механическая износостойкость, циклов В-О: не менее 10000;
• Соответствует стандартам ГОСТ Р 50030.2-99.
